Universal kontrollkabel

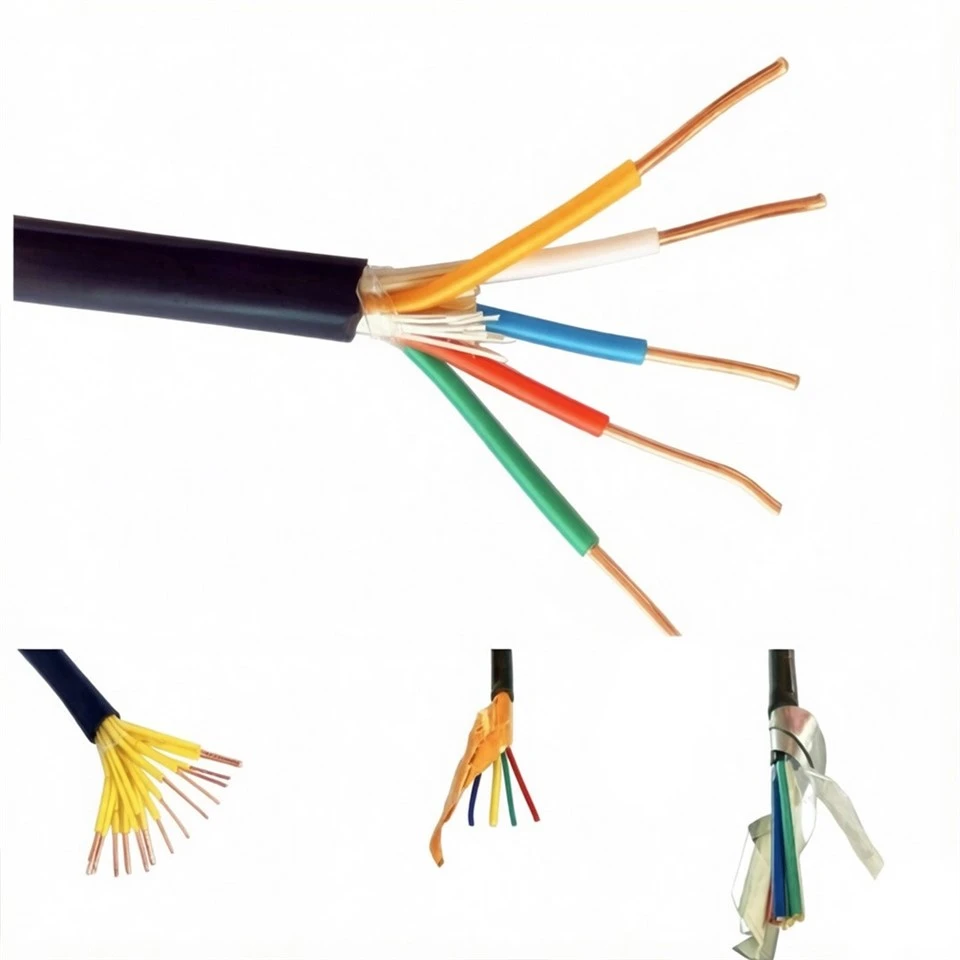

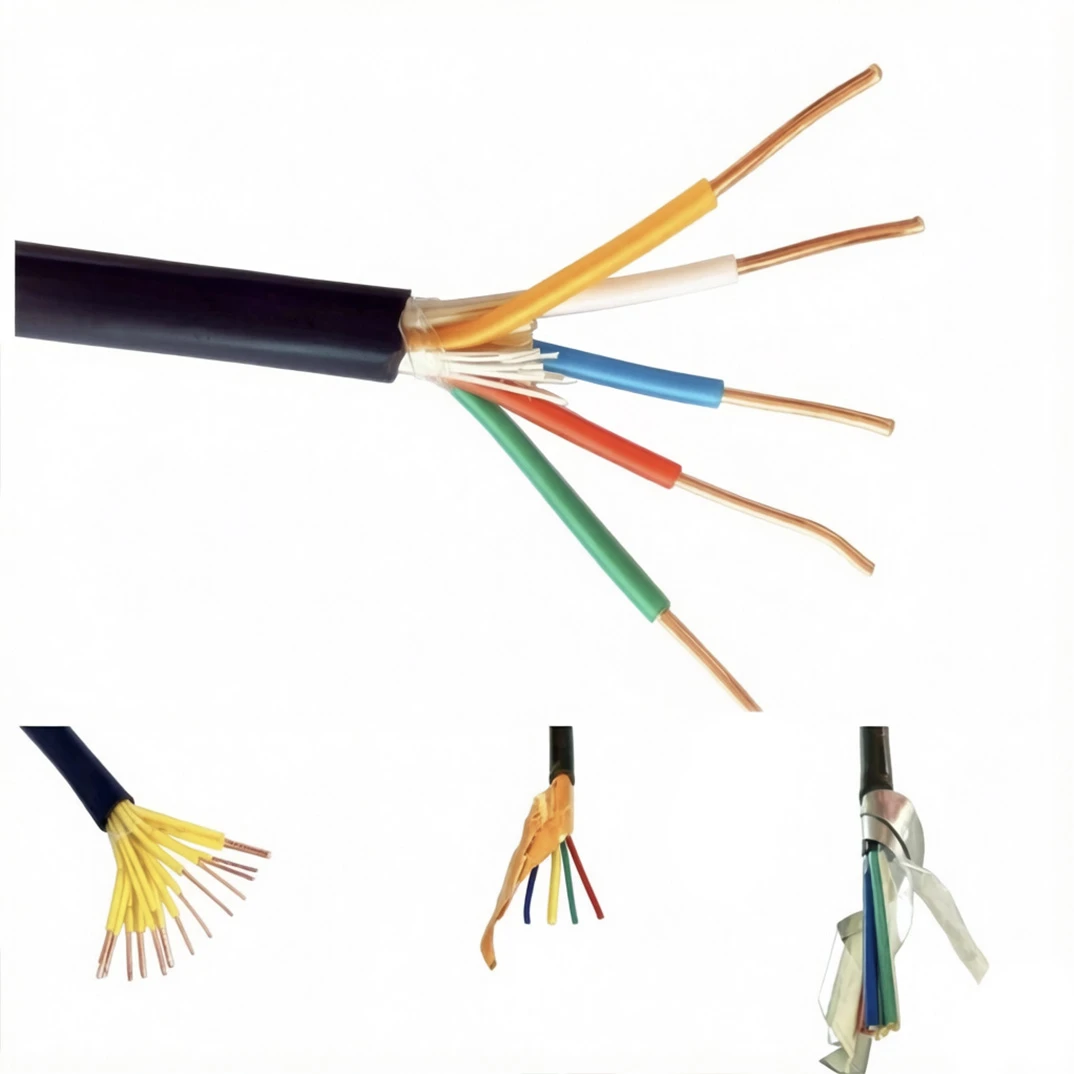

Kraftverk, kjemiske anlegg, metallurgiske verksteder og kommunale automasjonssystemer er sterkt avhengige av signaloverføring. Brytere, 4-20mA analoge signaler og utstyrskontrollinstruksjoner går gjennom kabler mellom PLSer, DCS, frekvensomformere og feltaktuatorer. Disse signalene har andre krav enn strømkabler. De trenger skjermingsytelse, høy kjernetetthet og sterk anti{13}}interferensevne. Anhui Tiankangs universelle kontrollkabel (KVV-serien) er spesielt designet for signaloverføring i stedet for strømforsyning. Merkespenningen er 450/750V. Kjernetall varierer fra 4 til 61 kjerner. Tverrsnitt varierer fra 0,5 mm² til 2,5 mm². Kabelen tilpasser seg alt fra enkel bryterkontroll til kompleks instrumentsignalinnsamling.

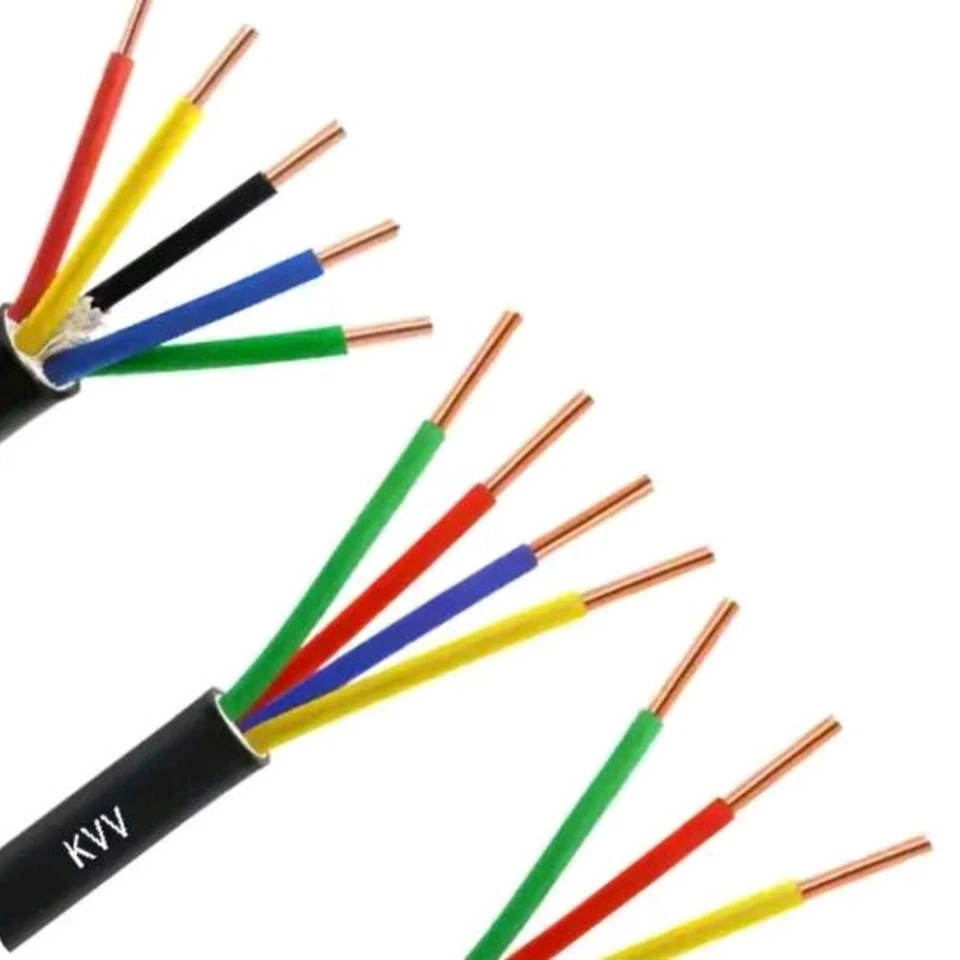

Kjernevalgskriteriet er skjermingstypen. I kontrollrom uten frekvensomformere eller store motorer er KVV standardtype (uskjermet) tilstrekkelig. Dette passer ledninger for utstyrsrom og generell brytersignaloverføring. Når kabler er installert nær motorer eller frekvensomformere, kobles sterk elektromagnetisk interferens inn i signallinjene. Dette forårsaker DCS-skjermsvingninger eller til og med falske alarmer. Skjermede styrekabler blir obligatoriske under disse forholdene.

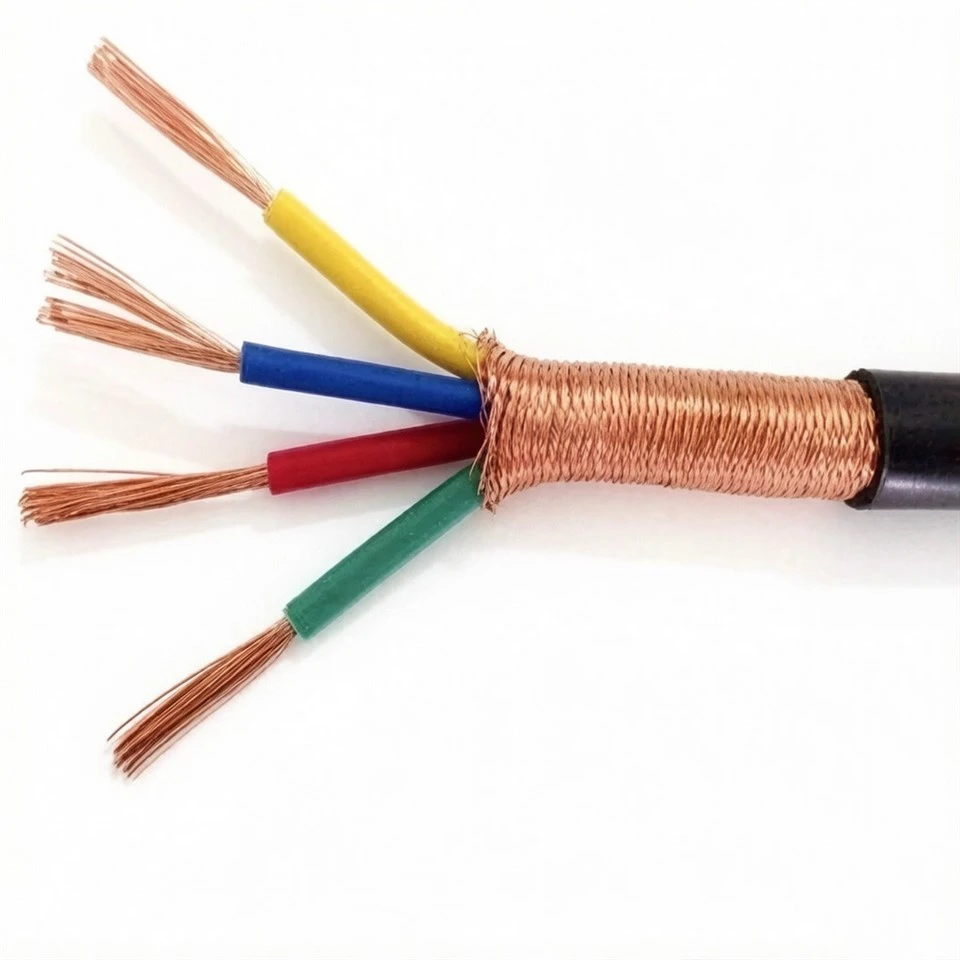

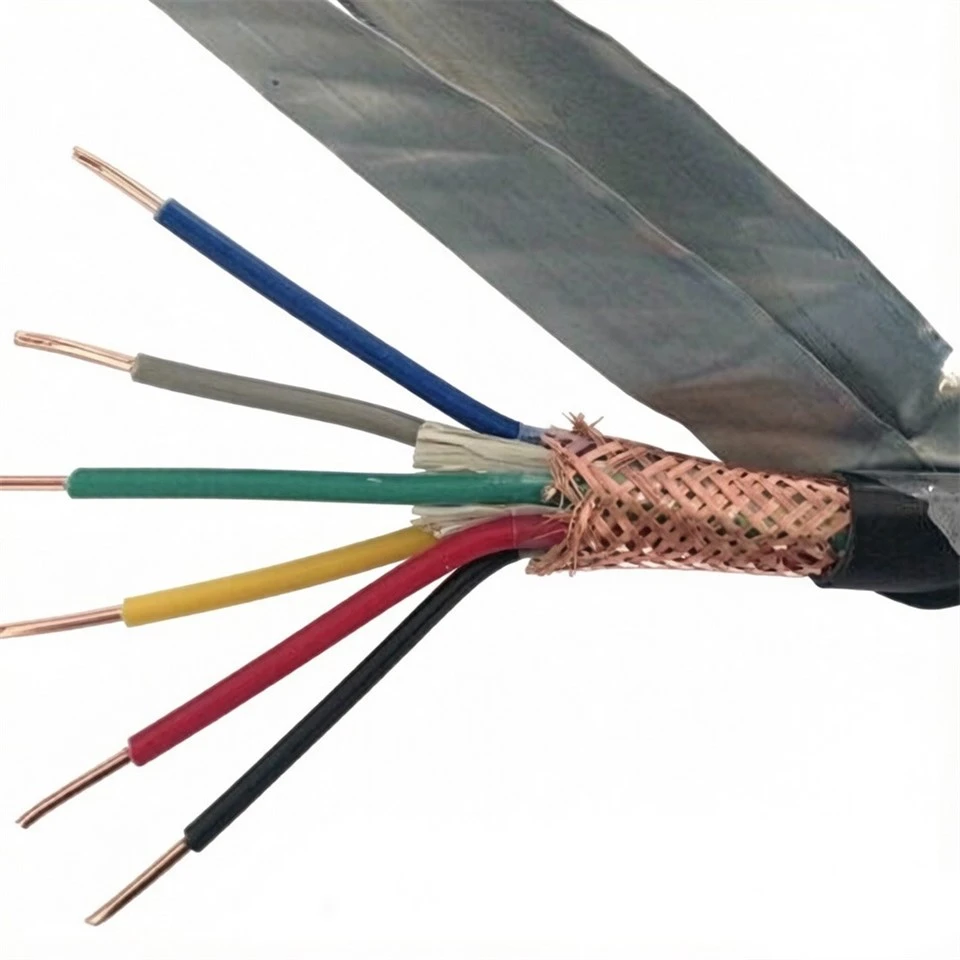

Universale kontrollkabelprodukter inkluderer KVVP med kobbertråd flettet overordnet skjold. Dette er effektivt mot høy-interferens. Den passer til miljøer med variabel frekvens. KVVP2 bruker kobbertapeskjerming. Dette er mer effektivt mot lav-magnetisk interferens. Den passer til store motoriske områder. For flere svake signaler (som flere termoelement- eller sendersignaler), anbefaler vi det individuelle skjoldet pluss den generelle skjermstrukturen. Hvert par signallinjer har sitt eget skjold pluss et samlet skjold. Dette eliminerer fullstendig kryss{11}}mellom kretser.

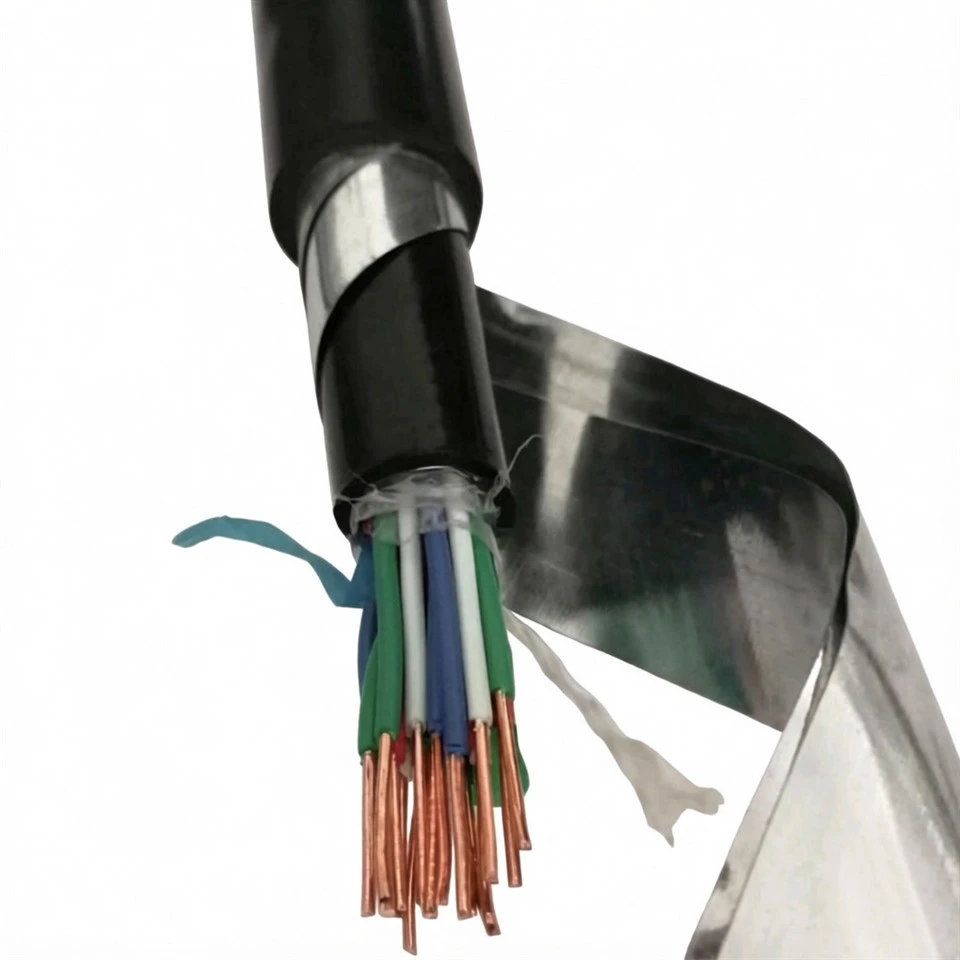

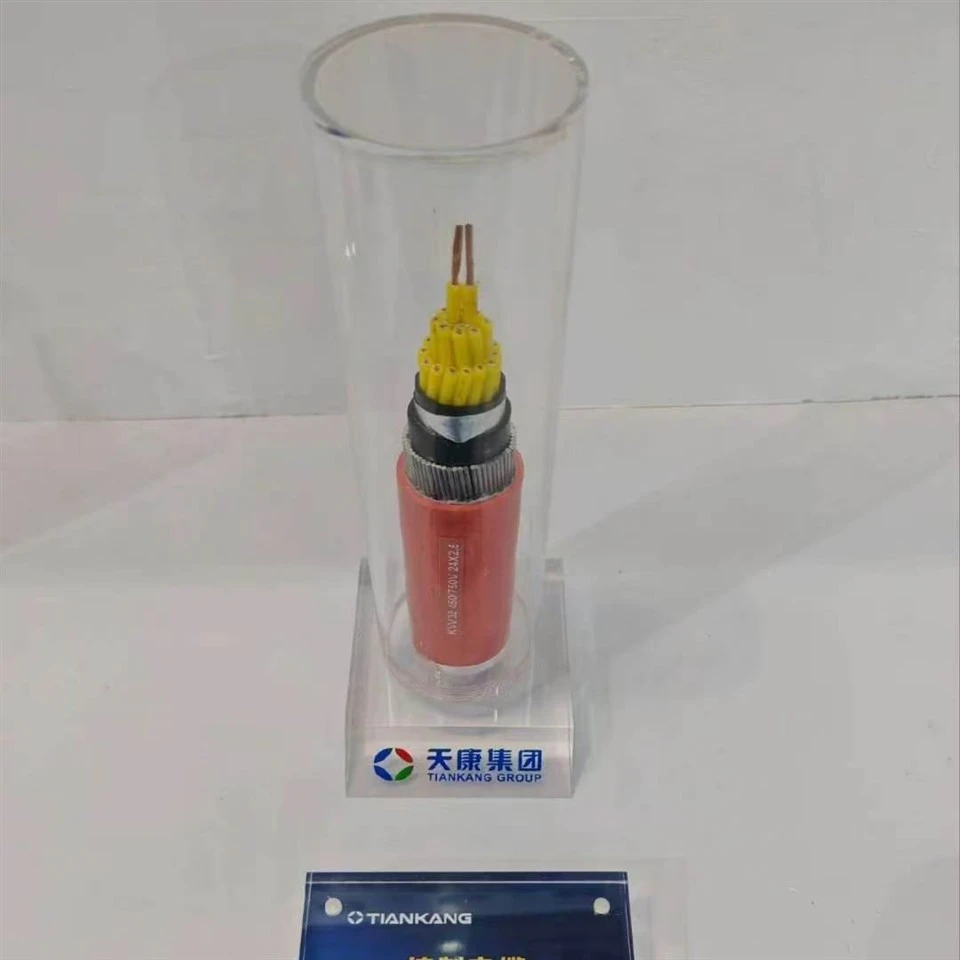

For valg av kappe og rustning legger KVV22/KVVP22 til et rustningslag av ståltape. Dette passer direkte nedgraving under bakken og kabelgrøfter som krever kompresjon og gnagerbeskyttelse. KYJV/KYJVP bruker XLPE-isolasjon. Arbeidstemperatur er 90 grader (sammenlignet med 70 grader for standard PVC). Dette passer for verksteder med høy-temperatur. For underjordiske brukstunneler, høye-bygninger og atombygg med strenge brannsikkerhetskrav, WDZ-KYJYP (lav-røykhalogen-fri flamme-hemmende) og WDZN{{15}Krøyk{15}KYJYP halogen-fri brann-bestandig) er obligatoriske alternativer. Disse produserer ingen giftige etsende gasser under forbrenning. KCPR-gummi-mantlede fleksible kontrollkabler er myke og slitesterke-. Disse passer til mobilt utstyr som traverskraner og taljer.
Alle produkter følger strengt GB/T 9330 og IEC 60227-standardene. Flettskjermingstettheten er større enn eller lik 80 %. Dette sikrer effektiv undertrykking av elektromagnetisk interferens. Alle kabler gjennomgår ledermotstand, isolasjonsmotstand og spenningsmotstandstesting før forsendelse. Eksportforsendelser inkluderer CE (LVD+EMC+RoHS)-sertifisering og IEC-standard testrapporter.
